香蕉视频WWW5APP扭矩的计算方法

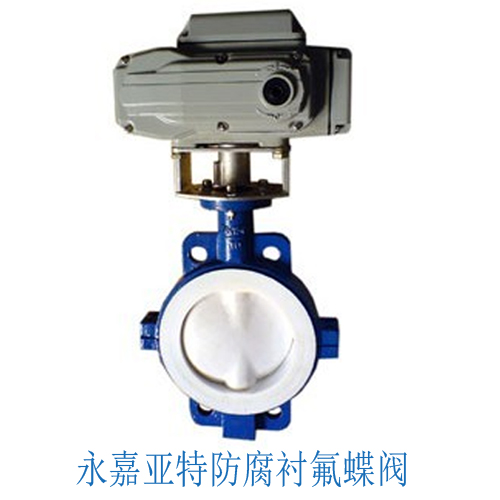

启闭扭矩小是氟塑料衬里蝶阀的一大特点。在国外很多产品的说明书上，都将阀门扭矩作为一项技术参数列入其中。在我国一些知名品牌的阀门样本上，也将本公司设计制造的阀门启闭扭矩列入，方便用户选用。一些开启灵活，扭矩小的阀门深受用户欢迎。

蝶阀扭矩可由下列公式近似计算得出：

MD=MM+MC+MT

式中：MD—蝶阀阀轴扭矩，N•Mm；MM—密封面间摩擦力矩，N•mm

蝶阀扭矩

qM—密封面必须比压，MPa；R—蝶板半径，mm；bM—密封面接触宽度，mm；fM—密封面间摩擦系数；h—阀轴与蝶板中心的偏心距，(中线式为0)，mm；Mc—阀轴轴承摩擦力矩，N•mm

MC=QCfCdF/2

QC—作用在阀轴轴承上的载荷，N•mm；fC—轴承摩擦系数；dF—阀轴直径，mm；MT—密封填料的摩擦力矩，N•mm

MT=QT•dF/2

MT—阀轴与填料的摩擦力，N；QT=φdFbT；φ—系数；bT—填料深度，mm；p—计算压力，MPa

蝶阀的扭矩也可采用扭矩试验机直接测得。将计算值与测量值比较，验证产品的性能。
